Donaldson ®
Ultrafilter ®
Ultrair® FF,MF,SMF
Le filtre en profondeur pour la rétention de l’eau et des aérosols d’huile contenus dans l’air et les gaz comprimés avec un taux de rétention absolu.
Description du produit:
Le filtre en profondeur Ultrair® utilise un média filtrant tridimensionnel en micro-fibres de verre thermo soudées Ultrair® . Une couche de média avec un seuil de filtration de 1 µm sert de préfiltre en protection amont et avale, ce qui donne deux étages de filtration efficace.
Caractéristiques:
Par l’effet conjugué de différents mécanismes de filtration, tels que l’impact direct, l’attraction moléculaire et l’effet de diffusion, les aérosols liquides et les particules solides sont retenus par le filtre jusqu’à une taille de 0,01 µm

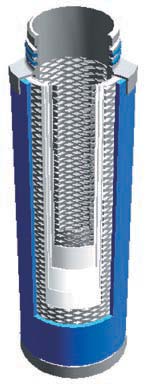

Vue en coupe du filtre en profondeur Ultrair ®
Applications:
Le filtre en profondeur Ultrair® est utilisé dans les industries suivantes entre autres:
Caractéristiques techniques
Caractéristiques :
Bénéfices :
Grilles support amont et aval en acier inoxydable pour une grande sûreté de maintien du média filtrant.
Pas de risques de corrosion. Grand passage du gaz et donc une perte de charge réduite et une capacité de débit maximale
Media Filtrant en profondeur sans liant composé de
Très faible perte de charge et grande capacité de débit
Rétention des aérosols liquides et des particules solides jusqu’à 0,01 µm
Efficacité de rétention validée, haut niveau de sécurité et de sûreté
Grande surface et grand volume de vide (> 94 %)
Grande capacité de rétention particulaire et durée de vie garantie
Matériaux :
Mousse Bleue externe
Mousse Blanche externe Mousse Blanche externe
En polyuréthane jusqu’à 80°C
HT / CR sock up to 120°C
HT / NX sock up to 180°C
Grille support interne-externe
Acier inoxydable 1.4301/304
Média Filtrant amont -aval
Cerex*
Média Filtrant
Brosilicate sans liant
Colle de liaison
Polyuréthane
Coupelles
Aluminium HT/NX : (Acier inoxydable)
2 joints
Perbunan – sans silicone et sans risque de largage de matière (Standard)

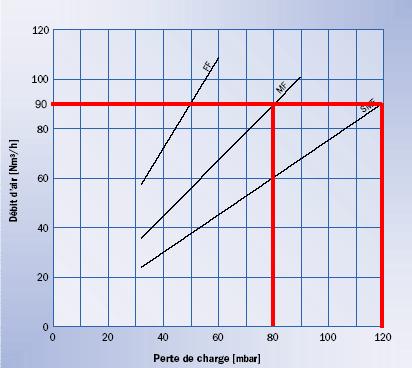

Capacité des éléments FF, MF, SMF – Fluide Air Comprimé
Ces courbes définissent le débit pour un élément filtrant 10/30 dans des conditions standard (1bar abs, 20° C, HR=70%)
Ultrair ® FF, MF, SMF
Taux de rétention des particules jusqu’à 0,01 µm :
FF = 99, 999%
MF = 99,9998%
SMF = 99,99999 %
Teneur résiduelle en huile pour une concentration en entrée de 3 mg/m3
FF = 0,1 mg / m3
MF = 0,03 mg / m3
SMF = < 0,01 mg /m3
Pression différentielle maximale :
5 bars à 20° C,
Quel que soit le système de pression
Perte de charge initiale au débit nominale (état sec) :
FF = 0,05 bar
MF = 0,08 bar
SMF = 0,12 bar
Taille d’élément
Facteur correcteur pour surface du filtre KF
02/05
03/05
03/10
04/10
04/20
05/20
05/25
07/25
07/30
0,08
0,10
0,12
0,17
0,19
0,25
0,32
0,47
0,68
10/30
1,0
15/30
20/30
30/30
30/50
1,55
2,10
3,20
5,65
